cad怎么算面积,教您CAD中如何计算面积

面积是工程图里重要的一个系数，建筑设计出来的房间比例面积是多少，机械设计出来的部件面积是多大，这些都关系到后续的工作。CAD中，面积分为简单和复杂图形两种，CAD中如何计算面积？下面，小编给大家介绍计算CAD面积的步骤。

CAD是我们常常见到的一款绘图软件，该软件功能十分强大，可计算各种图形的面积，但是前提是你必须知道怎么使用它，cad中想计算一个图形的面积，该怎么计算呢？计算的方法有很多，下面，小编给大家带来了CAD计算面积的图文。

CAD中如何计算面积

矩形类

长方形，正方形，是好办的，可以直接用长度测量，知道长宽，利用小学的长乘以宽，可以知道面积跟周长。

CAD电脑图解1

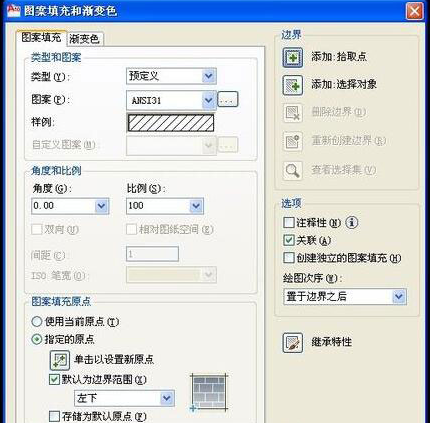

也可以直接点击按键“H”，看见填充提示框，就随便任意的对举行进行填充，最后点击按键“AA”，看到中文提示，按下字母“O”，

cad面积电脑图解2

点击到填充的内容里面，电脑自动出现了答案，简单吧。

CAD电脑图解3

不规则图形

不规则图形，可以利用上面介绍的填充，用“AA”+“O”一起结合，能快速计算得出结果。

记得结果单位是平方毫米，最后自己换算。

cad面积电脑图解4

封闭的图形

我们除了上面介绍的“AA+O”以外，可以用一个很方便的方法来计算，直接输入命令“AREA”敲打空格键盘，可以看到下端有的选择，有面积，周长，按照提示输入字母即可。

cad面积电脑图解5

这个方法跟“AA+O”方便差不多，比较灵活。点击过的点，颜色会自动变成墨绿色。

面积电脑图解6

不封闭的图形

　　不规则的图形，不封闭的，需要直接按上面方法求出面积，至于周长，我们可以得出全部周长，再减去没封闭的那一段长度即可。

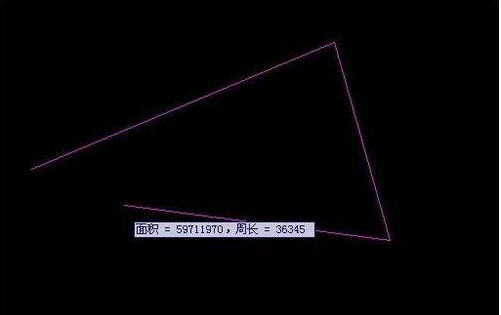

　　利用上面的“AREA”选择周长，最后按下空格即可出现结果。记得这个操作计算的不用减除未封闭的长度。

cad面积电脑图解7

5、快捷命令

（1）绘图命令

　　L

　　LINE 直线

　　XL 构造线

　　A ARC 圆弧

　　C CIRCLE 圆

　　SPL SPLINE 样条曲线

　　I INSERT 插入块

　　B BLOCK 定义块/生成块

　　PO POINT 点

　　BH BHATCH 边界填充/剖面线

　　T MT 多行文字

　　DT TEXT 单行文字

（2）编辑命令

　　E ERASE 删除

　　CO COPY 复制

　　MI MIRROR 镜像

　　O OFFSET 偏移

　　AR ARRAY 阵列/矩阵

　　M MOVE 移动

　　RO ROTATE 旋转

　　SC SCALE 缩放

　　TR TRIM 切断

　　EX EXTEND 延伸

　　F FILLET 倒圆角

　　DR DRAWORDER 改变显示顺序（上/下）

（3）视图命令

　　Z ZOOM 视图缩放

　　Z + A 全屏显示

　　Z + P 上一次视图

　　P PAN 平移视图

cad面积电脑图解8

CAD如何计算面积及计算面积命令的全部内容到此结束了，不会计算CAD图纸面积的初学者赶紧试试吧！
