教你电脑装机的主板接线

Win7系统教程2017-08-08 10:58:55

经过调查统计，发现最近有好多朋友在为电脑装机的主板接线而烦恼。那么小编就有点坐不住了，所以小编在这里就把他分享出来。接下来就由小编给大家带来一些图文教程。

小编近期发现有许多朋友喜欢电脑装机，刚好小编最近也在关注这方面的东西。既然大家都喜欢这些东西，小编也在网上搜集了一些资料和一些自己对于这方面的一些了解。下面就让我给大家带来一些关于电脑装机的主板接线，希望大家喜欢。

主板接线

主板电源/CPU辅助供电：对准卡口位接上

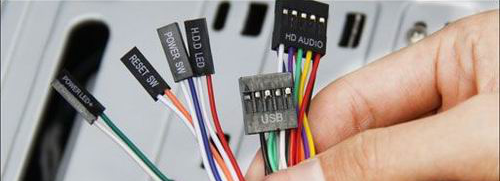

前置音频和前置USB：对准防呆接口插上即可

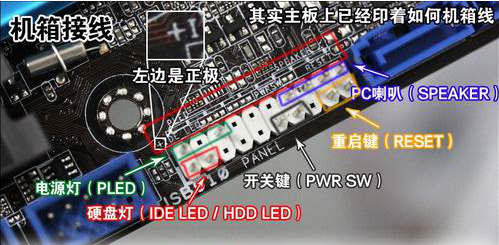

硬盘灯、电源灯、开机键、重启键按照主板标示安装（彩色线正极，黑白线负极）

HDD LED代表硬盘灯，POWER LED是电源灯，RESET SW是重启键，POWER SW是开关，PC SPEAKER是PC小喇叭。

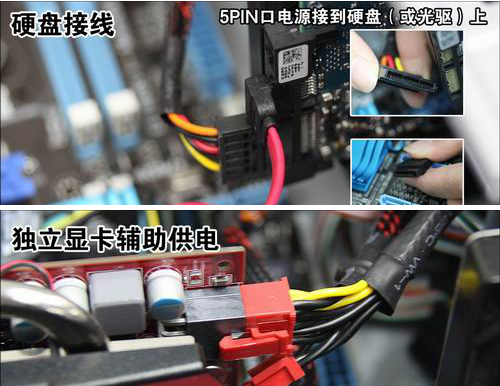

现在硬盘基本都是SATA接口了，接上SATA电源线(5PIN扁口线)和数据线即可

中高端显卡，别忘了要接上6PIN或8PIN的辅助供电哦。

好了电脑硬件安装完毕了，接下来就要开机安装操作系统了，在以后会详细讲解系统安装教程。
